Tháp nước giải nhiệt dòng chảy ngược 100Ton

Tháp giải nhiệt nước là gì?

Tháp giải nhiệt là thiết bị sử dụng nước làm chất làm mát tuần hoàn để hấp thụ nhiệt từ hệ thống và thải ra khí quyển để giảm nhiệt độ của nước; làm mát của nó là sử dụng nước và không khí để trao đổi nhiệt và lạnh để tạo ra hơi nước, và sự bay hơi của hơi nước sẽ lấy đi nhiệt để đạt được sự bay hơi. Nguyên lý tản nhiệt, truyền nhiệt đối lưu và truyền nhiệt bức xạ là tản nhiệt thải ra trong công nghiệp hoặc điện lạnh và điều hòa không khí để giảm nhiệt độ nước của thiết bị tản nhiệt bay hơi nhằm đảm bảo hệ thống hoạt động bình thường.

Tháp giải nhiệt nước hoạt động như thế nào?

Nước làm mát có nhiệt được trao đổi với không khí trong tháp, do đó nhiệt được truyền vào không khí và tiêu tán vào khí quyển. Một trong những phương pháp trao đổi nhiệt giữa nước và không khí trong tháp giải nhiệt là không khí chảy trên mặt nước tiếp xúc trực tiếp với nước và nhiệt trong nước được truyền vào không khí thông qua truyền nhiệt tiếp xúc và tản nhiệt bay hơi. . Làm mát theo cách này được gọi là tháp giải nhiệt ướt. Hiệu suất trao đổi nhiệt của tháp giải nhiệt ướt cao và nhiệt độ giới hạn của nước được làm mát là nhiệt độ bầu ướt của không khí. Tuy nhiên, mất nước là do bốc hơi; bay hơi làm tăng độ mặn của nước làm mát tuần hoàn. Để ổn định chất lượng nước, phải tiêu một phần nước có độ mặn cao hơn; gió thổi cũng sẽ làm mất nước trôi. Đủ nước ngọt phải được bổ sung liên tục. Vì vậy, tháp giải nhiệt ướt cần có nguồn nước để cấp nước.

Ở những vùng thiếu nước, tháp giải nhiệt khô chỉ được sử dụng khi khó bổ sung nước. Trao đổi nhiệt giữa không khí và nước trong tháp giải nhiệt khô là truyền nhiệt qua bề mặt của bộ tản nhiệt bao gồm các ống kim loại và truyền nhiệt của nước trong ống ra không khí chảy bên ngoài bộ tản nhiệt. Hiệu suất trao đổi nhiệt của tháp giải nhiệt khô thấp hơn tháp giải nhiệt ướt và nhiệt độ giới hạn làm mát là nhiệt độ bầu khô của không khí. Khoản đầu tư một lần cho các thiết bị này lớn và mức tiêu thụ năng lượng của quạt cao.

Ứng dụng của tháp giải nhiệt

Quá trình làm mát nước trong tháp giải nhiệt là một quá trình truyền nhiệt và khối lượng. Nước được làm mát được phân phối đến bao bì bên trong của tháp giải nhiệt bằng vòi phun, bộ phân phối nước hoặc tấm phân phối nước, làm tăng đáng kể diện tích tiếp xúc giữa nước và không khí. Không khí được lưu thông nhờ tác dụng cảm ứng của quạt, không khí cưỡng bức, gió tự nhiên hoặc các tia phản lực.

Tháp giải nhiệt chủ yếu được sử dụng trong các hệ thống làm mát điều hòa không khí, loạt máy làm lạnh, ép phun, thuộc da, tạo bọt, phát điện, tua bin hơi nước, xử lý hồ sơ nhôm, máy nén khí, làm mát bằng nước công nghiệp và các lĩnh vực khác. . Việc phân chia cụ thể như sau:

A. Hạng mục điều chỉnh nhiệt độ không khí: thiết bị điều hòa không khí, kho lạnh, kho lạnh, tủ cấp đông, điều hòa nhiệt độ làm mát, v.v...;

B. Hạng mục sản xuất chế biến: công nghiệp thực phẩm, công nghiệp dược phẩm, công nghiệp đúc kim loại, công nghiệp nhựa, công nghiệp cao su, công nghiệp dệt may, luyện thép, công nghiệp hóa chất, sản phẩm hóa dầu,...;

C. Hoạt động cơ khí và làm mát: máy phát điện, tuabin hơi, máy nén khí, máy nén dầu, động cơ, v.v...;

D. Các ngành khác.

Trong tháp giải nhiệt dòng chảy chéo, nước xử lý được bơm lên đỉnh tháp vào bể phân phối nước nóng. Lưu vực phân phối nằm ngoài luồng không khí và được cung cấp trọng lực. Động lực duy nhất phía sau vòi phun là áp suất thủy tĩnh của nước phía trên vòi phun.

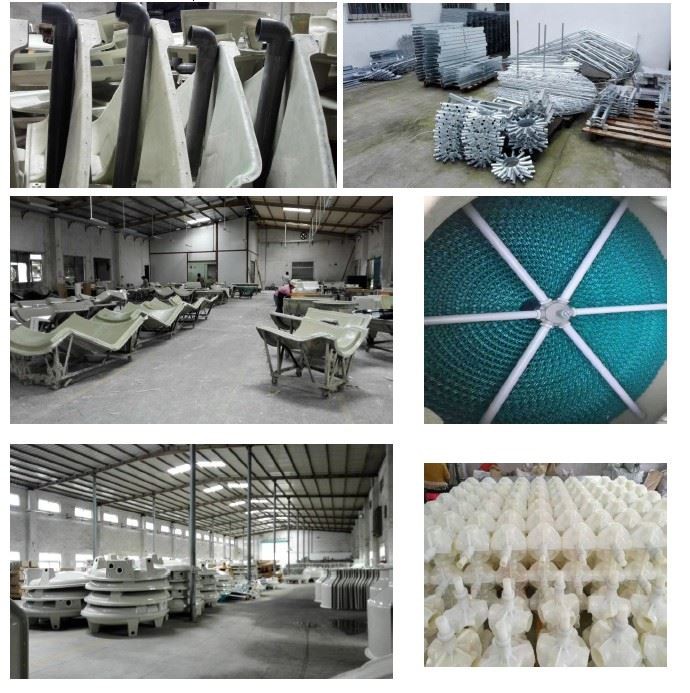

Ở đây chúng ta hãy xem một số phần của tháp giải nhiệt dòng chảy ngược của chúng tôi:

1.Phim

Nó có lợi thế về công nghệ tiên tiến, thiết kế hợp lý, dữ liệu đáng tin cậy, độ bền, hiệu quả làm mát tốt, khả năng thông gió nhỏ, tính ưa nước mạnh và diện tích tiếp xúc lớn sau khi thử nghiệm và vận hành sản xuất.

Việc lấp đầy tháp giải nhiệt xiên thông qua hai dạng vật liệu vòng và lắp ráp vít, và góc nghiêng thường là 60 độ. Nó chủ yếu được sử dụng cho tháp giải nhiệt tháp giải nhiệt ngược dòng tròn.

Bao bì sóng xiên của tháp giải nhiệt ngược dòng hình tròn được làm bằng polypropylen. Việc sử dụng tại hiện trường của người dùng đã chứng minh rằng bao bì có ưu điểm là trọng lượng nhẹ, lắp đặt thuận tiện, kháng hóa chất tốt, hiệu quả làm mát cao và phạm vi ứng dụng rộng. Nó là một trong những chất làm đầy hiệu quả cao tương đối mới hiện nay. Nó phù hợp cho các tháp giải nhiệt nhiệt độ cao trên 80 độ, và cũng thích hợp cho dầu mỏ, hóa chất, luyện kim, điện, dệt may và các doanh nghiệp công nghiệp và khai thác mỏ khác để sử dụng làm chất độn lý tưởng cho việc cung cấp nước tuần hoàn cho tháp giải nhiệt.

Bao bì so le nghiêng Loại bao bì này có công nghệ tiên tiến, thiết kế hợp lý và độ bền cao. Hoạt động thử nghiệm và sản xuất cho thấy hiệu quả làm mát tốt. Nó phù hợp cho các tháp giải nhiệt vừa và nhỏ. Nó có điện trở nhỏ, hiệu suất nhiệt cao, không dễ bị chặn và các bộ phận có trọng lượng nhẹ. Trong quá trình sử dụng, lưu lượng nước được tăng lên và hiệu quả làm mát là rõ ràng.

2.Nhà phân phối nước

Nhà phân phối nước của tháp giải nhiệt là gì?

Rôto tháp giải nhiệt hay còn gọi là bộ phân phối nước của tháp giải nhiệt hay còn gọi là đầu vạn năng của tháp giải nhiệt. Nó là một phần quan trọng của hệ thống phun nước tháp giải nhiệt tròn ngược dòng. Nó nằm phía trên tháp giải nhiệt và được kết nối với tháp giải nhiệt. Ống nước trung tâm và ống phun nước của tháp giải nhiệt.

Bộ phân phối nước là một phần không thể thiếu của tháp giải nhiệt. Bộ phân phối nước trước tiên phải có hiệu ứng phun và càng đồng đều càng tốt:

Trước khi bộ phân phối nước phun nước làm mát, nước làm mát của tháp giải nhiệt sẽ đi vào bộ phân phối nước thông qua đường ống dẫn nước làm mát, bộ phân phối nước sẽ phân phối nước, sau đó phun qua các lỗ phun của bộ phân phối nước. Để đạt được sự phân phối nước đồng đều nhất, cùng với vai trò của chất độn, có thể tối đa hóa hiệu quả làm việc của bộ phân phối nước, cải thiện hiệu quả tản nhiệt của tháp giải nhiệt nước, sau đó cải thiện hiệu quả tản nhiệt của toàn bộ tháp giải nhiệt, và cuối cùng cải thiện hiệu quả làm mát. Hiệu ứng làm mát của tháp!

Bộ phân phối nước của chúng tôi có các đặc điểm độ nhạy quay cao, cột nước thấp, phân phối nước đồng đều, ít nước nổi, vận hành linh hoạt, tuổi thọ cao, lắp đặt thuận tiện và sửa chữa dễ dàng.

Vỏ của bộ phân phối nước ABS của chúng tôi được làm bằng các viên nhựa ABS mới, và phần trung tâm là thép không gỉ. Nó có hiệu suất toàn diện tuyệt vời, không dễ cháy, chống mài mòn, cột nước thấp, phân phối nước đồng đều, ít nước nổi và vận hành linh hoạt.

3. Vòi phun nước

Chức năng phun nước: tăng diện tích phun nước và chuyển hướng dòng chảy. Nước làm mát chảy vào ống phun nước qua ống dẫn nước, sau đó tạo thành dòng nước chảy qua các lỗ phun trên ống phun nước và phun lên bao bì của tháp giải nhiệt. Do đường kính của lỗ vòi tương đối nhỏ nên dòng nước có tốc độ nhất định. Theo nguyên lý của lực tác động và lực phản ứng, ống phun nước được quay bởi lực ngược với hướng của dòng nước, do đó dòng nước được phân phối liên tục đến bao bì của tháp giải nhiệt.

Theo hiệu suất của tháp giải nhiệt, ống phun nước tháp giải nhiệt của chúng tôi có thể được chia thành hai loại: ống phun nước tháp giải nhiệt tiêu chuẩn và ống phun nước nhiệt độ cao. Vật liệu của ống phun nước loại tiêu chuẩn của chúng tôi là vật liệu PP, và vật liệu của ống phun nước loại nhiệt độ cao là vật liệu nylon.

Ống phun nước PP tiêu chuẩn của chúng tôi không độc hại, không vị, mật độ thấp và có thể được sử dụng ở khoảng 100 độ. Nó có các đặc tính chống ăn mòn, chống mài mòn, chống lão hóa và tuổi thọ dài.

Ống phun nước nylon nhiệt độ cao của chúng tôi có khả năng chống ăn mòn vô hạn, chịu nhiệt độ cao Lớn hơn hoặc bằng 120 độ, chống mài mòn, chống lão hóa và tuổi thọ cao.

4. Nút thắt cáp

Nút thắt cáp chuyên dùng cho tháp giải nhiệt do công ty chúng tôi sản xuất là bộ phận kết nối các đường ống với nhau, và được nối với đầu ống. Có các lỗ trên nút thắt và bu lông giúp hai dây cáp được kết nối chặt chẽ với nhau và nút thắt được bịt kín bằng một miếng đệm.

Là đầu vào và đầu ra của lưu vực đáy, cổng cấp nước, cổng đầy nước và cổng thoát nước, nút nylon nhiệt độ cao được làm bằng vật liệu sợi nylon chất lượng cao, với tay nghề chính xác, răng gọn gàng và kết nối chặt chẽ .

Nút thắt cáp nylon của chúng tôi được làm bằng nylon cộng với chất liệu sợi, có đặc tính trượt tốt, chống mài mòn tuyệt vời, chịu nhiệt độ cao, chống ăn mòn và tuổi thọ cao.

Thông số tháp giải nhiệt dòng chảy 100T:

Các bước lắp đặt tháp giải nhiệt

1. Chọn trước vị trí lắp đặt phù hợp

Khi lắp đặt tháp giải nhiệt, hãy chú ý đến tải trọng và điều kiện thông gió của nó.

2. Móng xi măng đúc sẵn và lắp đặt khung đỡ đài nước

Theo khuyến nghị của sách hướng dẫn, đúc sẵn nền móng bằng bê tông hoặc khung thép, sau đó lắp khung đỡ bồn đáy của tháp nước thành hình khung tròn, và mức độ phải đồng đều.

3. Lắp đặt bồn tháp nước và đáy bồn

Bồn rửa được đặt trên bệ trung tâm, phần ngoại vi của bồn được đỡ trên khung dưới và vòng tròn bên trong của bồn được cố định trên bề mặt mặt bích của bồn.

4. Lắp họng trung tâm, kẹp họng trung tâm và khung đỡ thân xe

Họng trung tâm phải được lắp theo chiều dọc trên đường cong họng của bồn rửa, sau đó lắp kẹp họng trung tâm, sau đó lắp giá đỡ xung quanh.

5. Lắp giá đỡ tản nhiệt và màng tản nhiệt

Nối giá đỡ tản nhiệt với kẹp họng trung tâm, nhưng nó phải theo chiều ngang và chiều dọc. Sau khi xác minh rằng từng bộ phận được kết nối tốt, tất cả các vít có thể được siết chặt, sau đó đưa vào màng tản nhiệt kết hợp.

Tháp giải nhiệt Anyda Lưu ý: Nếu cần bước lên giá đỡ để lắp đặt các thiết bị khác, vui lòng sử dụng tấm gỗ để tạm thời đặt lên giá đỡ tản nhiệt.

6. Lắp đặt vỏ và thang

Đặt thân vỏ lên giá đỡ thân vỏ, sau đó lắp ráp và siết chặt các vít xung quanh đế tản nhiệt, sau đó lắp thang vào vị trí đã định sẵn.

7. Lắp đặt đầu phun, giá treo ống và ống tưới

Lắp đặt đầu sprinkler vào phía trên của họng ống trung tâm, sau đó đặt giá treo ống lên phía trên của đầu sprinkler, sau đó đẩy ống phun nước theo chiều ngang vào trong đầu sprinkler. Nó nên được cài đặt ngược lại 10 độ so với đường thẳng đứng (trong quá trình vận hành, góc điều chỉnh cuối cùng phải được thực hiện theo nhu cầu, vui lòng tham khảo tốc độ quay được đề xuất trong hướng dẫn sử dụng)

8. Lắp đặt động cơ, khung động cơ và quạt

Lắp đặt khung động cơ theo chiều ngang trên đỉnh của vỏ, sau đó đặt động cơ và bộ giảm tốc, sau đó thêm tổ hợp quạt, cuối cùng thêm lưới quạt. Lưu ý rằng đối với các tháp nước dưới GL-80T, động cơ, khung động cơ và quạt phải được lắp ráp trước rồi mới lắp lên đỉnh tháp giải nhiệt.

9. Bịt kín đường nối giữa chậu nước và vỏ bọc

Vì tháp nước là loại đa tổ hợp nên sau khi lắp đặt xong cần bịt kín khe hở bằng nước sốt thả sợi đã chuẩn bị sẵn.

10. Cài đặt màn chắn tràn, kết hợp phao và lọc

Đặt thiết bị chống tràn, tổ hợp bóng nổi và màn hình bộ lọc vào vị trí đã đặt trước, đồng thời quấn băng dính ở khớp cổ họng và răng.

Xả đáy thường xuyên của tháp giải nhiệt chủ yếu đề cập đến việc làm sạch cặn, rêu và các sản phẩm ăn mòn của khay nước tháp giải nhiệt, giảm trọng lượng của khay nước, tránh tắc nghẽn đường ống nước hồi, giảm tốc độ đục của nước tuần hoàn, và tăng cường hiệu quả làm lạnh của tháp giải nhiệt. Vì vậy, việc thông cống nghẹt định kỳ là rất quan trọng, hãy cùng nhau tham khảo cách thực hiện cụ thể nhé!

Đối với những người dùng chủ yếu sử dụng nước ngầm hoặc nước máy, do môi trường nước tuần hoàn có độ cứng tương đối cao nên thường xuyên bổ sung chất tẩy rửa và các loại thuốc khác để tránh nước tuần hoàn bị đóng cặn; đối với người sử dụng nước sông hoặc nước tuần hoàn khác nên bổ sung thuốc diệt tảo thường xuyên để tránh sự phát triển của tảo, rêu.

Phương pháp làm sạch đúng để làm sạch tháp giải nhiệt có thể được thực hiện theo các bước sau:

1. Dọn sạch cặn, cặn, phù sa, rong rêu lâu ngày trong tháp giải nhiệt, sau đó dùng súng phun nước vệ sinh quạt, vòi phun nước, gioăng, khay, bể chứa nước xả và bộ lọc đầu ra của tháp nước.

2. Sau khi làm sạch các bộ phận trên, khởi động bơm nước tuần hoàn, cho chất tẩy rửa và diệt khuẩn algicide vào tháp giải nhiệt, kiểm soát giá trị pH của nước trong khoảng từ 5,5 đến 6.0, đồng thời loại bỏ rỉ sét và tảo trong đường ống thiết bị.

3. Sau khi vệ sinh tháp giải nhiệt, hãy đóng van xả phía trên, mở lại van cấp nước và đổ đầy nước vào tháp giải nhiệt. Đồng thời mở van nối của tháp giải nhiệt để điều chỉnh mực nước tháp nối về mức cân bằng tránh tràn.

Ngành công nghiệp của người dùng là khác nhau và nhiệt độ của đầu ra nước của máy cũng khác nhau. Với tháp giải nhiệt, nhiệt trong nước từ máy có thể được lấy đi liên tục. Nếu hiệu quả tản nhiệt của tháp giải nhiệt không tốt thì hiệu quả hoạt động của máy chắc chắn sẽ giảm đi rất nhiều.
