Máy làm lạnh hoạt động như thế nào?
Quá trình này hoạt động theo một vòng lặp, nhưng chúng tôi sẽ bắt đầu khi môi trường làm mát giao tiếp với thiết bị xử lý của bạn.
Chất làm mát của hệ thống hấp thụ năng lượng nhiệt từ quy trình của bạn, thường gây ra sự thay đổi pha thành khí. Sau đó, chất làm lạnh dạng khí được tuần hoàn đến thiết bị ngưng tụ để loại bỏ nhiệt thông qua quá trình ngưng tụ bay hơi hoặc tháp giải nhiệt. Quá trình trao đổi nhiệt này ngưng tụ môi trường làm mát trở lại thành chất lỏng mát hơn được gửi trở lại nguồn nhiệt xử lý để bắt đầu lại chu kỳ.
Loại chất làm mát nào được sử dụng trong máy làm lạnh?
Loại chất làm mát được sử dụng trong máy làm lạnh dựa trên nhu cầu của quy trình và cân nhắc chi phí. Chất làm mát phổ biến nhất được sử dụng là nước hoặc hỗn hợp nước và một chất khác có đặc tính dẫn nhiệt phù hợp - như hợp chất glycol.
Nước
Việc sử dụng nước làm chất lỏng làm lạnh là một cách kinh tế vì trong hầu hết các trường hợp, nước có thể được lấy dễ dàng với chi phí tối thiểu. Ngoài ra, có thể sử dụng nước tinh khiết (nước khử ion, thẩm thấu ngược) trong máy làm lạnh gốc nước để đạt hiệu quả làm mát cao hơn.
Glycol
Chất làm mát gốc glycol bao gồm ethylene glycol hoặc propylene glycol. Mặc dù hai biến thể này có các đặc tính vật lý tương tự nhau nhưng chúng không bao giờ được trộn lẫn với nhau. Những ưu điểm chính mà chất làm mát glycol mang lại là khả năng chống ăn mòn cũng như các đặc tính chống đông được cải thiện.
Tại sao Glycol được sử dụng để làm mát
Sử dụng hỗn hợp glycol-nước làm chất làm mát máy làm lạnh có nhiều lợi ích khác nhau so với việc sử dụng nước thường làm chất lỏng làm lạnh. Những ưu điểm này là do tính chất vật lý độc đáo của nó bao gồm điểm đóng băng thấp hơn nước.
Truyền nhiệt nước so với Glycol
Đối với nước không có tạp chất, điểm đóng băng là 32 độ F, cao hơn nhiều so với ethylene glycol tinh khiết chuyển sang trạng thái rắn ở 8,9 độ F. Khi hỗn hợp glycol-nước bị thay đổi, điểm đóng băng của chất làm mát cũng thay đổi. thay đổi. Để trích dẫn một ví dụ, 10 phần trăm ethylene glycol sẽ đóng băng ở 25,9 độ F trong khi dung dịch glycol 60 phần trăm sẽ đóng băng ở -63 độ F.
Từ phân tích trên, rõ ràng glycol có đặc tính làm lạnh phù hợp hơn để sử dụng trong thiết bị làm lạnh dự kiến hoạt động trong môi trường nhiệt độ thấp. Trong những điều kiện nhiệt này, chất làm mát bằng nước sẽ đóng băng và cản trở sự lưu thông của máy làm lạnh đồng thời làm giảm hiệu quả tổng thể.
Ngược lại, sử dụng máy làm lạnh dựa trên glycol sẽ tận dụng các đặc tính chống đông của nó để đảm bảo chất làm mát vẫn ở trạng thái lỏng mong muốn.
Máy làm lạnh Glycol so với Máy làm lạnh nước
Cả thiết bị làm lạnh glycol và nước đều có thể được sử dụng để tản nhiệt thỏa đáng do quy trình sản xuất của bạn tạo ra. Sự khác biệt cơ bản giữa cả hai loại máy làm lạnh nằm ở sự thay đổi về điểm đóng băng cũng như khả năng dẫn nhiệt của chúng.
Glycol tinh khiết hoặc hỗn hợp glycol và nước có điểm đóng băng thấp hơn nhiều so với nước tinh khiết. Theo ngụ ý, thiết bị làm lạnh dựa trên glycol phù hợp hơn với môi trường nhiệt độ thấp. Ngược lại, nước có khả năng giữ và dẫn nhiệt từ một quy trình liên quan tốt hơn so với hỗn hợp glycol. Nhờ đó, hiệu suất truyền nhiệt của water chiller sẽ cao hơn so với glycol chiller.
Nhìn chung, người vận hành cần xem xét nhiệt độ xung quanh cho môi trường địa điểm trước khi chọn loại máy làm lạnh.
Hệ thống làm lạnh Glycol hoạt động như thế nào?
Một nhà máy làm lạnh glycol bao gồm một bộ phận làm lạnh và ống chứa hỗn hợp glycol-nước làm chất làm mát. Chất lỏng được làm lạnh từ thiết bị làm lạnh được dẫn qua đường ống kết hợp với bộ trao đổi nhiệt xung quanh quy trình được làm nóng. Sau khi hấp thụ nhiệt từ quá trình liên quan, chất làm mát đã được làm ấm được đưa trở lại thiết bị làm lạnh để làm mát, sau đó quá trình này được lặp lại.
Tỷ lệ phần trăm Glycol trong hệ thống nước lạnh
Đối với nhiều loại chiller, ethylene glycol được pha với nước theo tỷ lệ 60/40. Tỷ lệ glycol cao hơn này làm tăng đáng kể các đặc tính chống đông của hỗn hợp. Điều này rất hữu ích trong trường hợp cần làm mát nhanh. Trong những tình huống này, một quy trình có thể được làm mát đến nhiệt độ rất thấp mà không làm đóng băng chất làm mát trong đường ống của nó.

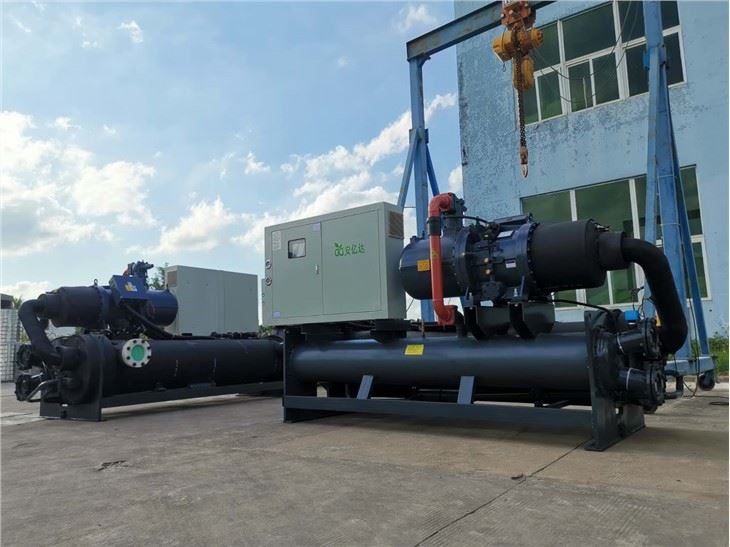

Ở đây chúng ta hãy xem một ví dụ về máy làm lạnh nước glycol để làm mát đồ uống
Nước giải khát 12000L/giờ mát từ 25 độ xuống 4 độ, khách hàng yêu cầu máy làm lạnh làm mát bằng nước, cần kết nối tháp giải nhiệt.
Để tính toán công suất làm mát bằng glycol, chúng tôi đã chọn công suất làm mát{{0}}m3/h*(25-4)/0.86*1.1=323kw, dựa trên ổ cắm 1C.
Thiết kế trao đổi nhiệt dạng tấm: nước giải khát 12000L/giờ đầu vào 25 độ và đầu ra 4 độ, phía glycol 60m3/giờ đầu vào 1 độ và đầu ra 5 độ.
Cùng xem nguyên lý hoạt động của hệ thống tháp giải nhiệt nước chiller
Máy làm lạnh làm mát bằng nước sử dụng nước từ tháp giải nhiệt bên ngoài để loại bỏ nhiệt từ chất làm lạnh dạng khí trong bình ngưng trước khi nó trải qua quá trình chuyển pha thành chất lỏng.
Ở đây chúng ta hãy xem thông số kỹ thuật hệ thống tháp giải nhiệt nước làm lạnh glycol:
Mục | Đặc điểm kỹ thuật / Nhà cung cấp | ||
Khả năng lam mat | Người mẫu | AYD-340WS | |
kw/hr | 346 | ||
đầu vào nguồn | kw | 94.5 | |
Hiện hành | A | 161.4 | |
Nguồn cấp | 380V-3N-50HZ | ||
Nhiệt độ Chỗ thoát (bằng cấp) | 0-5 | ||
kiểm soát chất làm lạnh | van giãn nở | ||
vòng tròn điện lạnh | 1 | ||
chất làm lạnh | R407C | ||
Kích thước（mm）L*W*H | 3500*1000*1800 | ||
Máy nén | phong cách | Screw | |
Người mẫu | RC-470B | ||
số lượng | 1 | ||
Công suất máy nén (kw) | 94.5 | ||
Tụ điện | Phong cách | Vỏ và Ống/1 bộ | |
Dòng nước lạnh（m3/h） | 89.5 | ||
Kích thước đường ống(") | 6 | ||
thiết bị bay hơi | Phong cách | Thép không gỉVỏ và Ống/1 bộ | |
dòng nước lạnh（m3/h） | 65 | ||
Kích thước đường ống（"） | 5 | ||
thiết bị bảo vệ | 1,bảo vệ pha 2,Fthấpngười bảo vệ 3,Bộ bảo vệ điện áp cao/thấp 4,Cuộn dây bảo vệ quá nhiệt 5,Bảo vệ chống đóng băng | ||
đơn vị trọng lượng（Kilôgam） | 2450 | ||
Phần chính Thương hiệu | |||
Máy nén | Hanbell | ||
điện tử | LS / Chnt | ||
Van giãn nở | Emerson | ||
Điều khiển điện | Siemens | ||
Lưu ý: Công suất làm mát dựa trên ổ cắm nhiệt độ 1C, nhiệt độ ngưng tụ 40C.
RFQ:
1.Ứng dụng của máy làm lạnh nước glycol?
làm mát đồ uống, làm mát sữa, làm mát nhà máy bia, làm mát sân băng, làm mát kem, v.v.
2. Bạn cần biết thông tin gì để xác nhận kiểu máy?
tải nhiệt, như tốc độ dòng chảy, làm mát từ nhiệt độ nào xuống nhiệt độ nào.
3. Chất làm lạnh nào thường sử dụng?
R404A và R449A.
4.Nếu tôi cần cấu hình tùy chỉnh, bạn có thể đáp ứng không?
Có, khu vực chống ăn mòn, điều khiển vsd, hệ thống phân chia như bình ngưng không khí từ xa, điều khiển từ xa và bất cứ điều gì bạn yêu cầu, chúng tôi sẽ cung cấp cho bạn các giải pháp của chúng tôi.
